采用一體式礦物鑄件底座，具有良好抗震性，防止振動干擾給加工帶來影響。
采用動梁式橫梁，使用45°結構，重心后移，結構更穩定。
配備搖擺五軸，加工時，搖擺軸與旋轉軸可以沿著X、Y、Z軸進行旋轉運動。
全閉環控制，所有軸配備高分辨率的光柵尺；
采用錸鈉克U5E控制系統進行插補控制。
適用于復雜精密模具、汽車部件、醫療部件、航空航天等五軸加工領域。

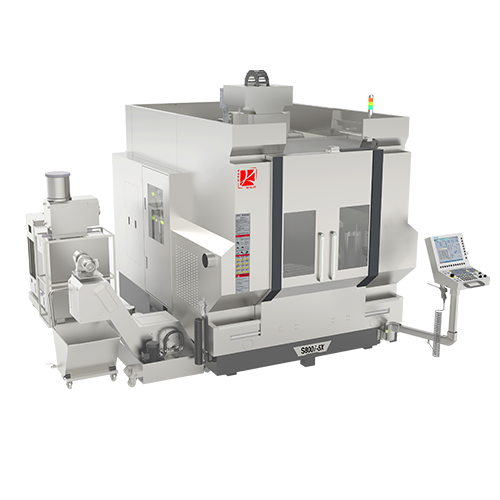

項目 | S800i-5X | |
機床部分標準規格 | ||
加工范圍 | X軸行程 | 800mm |
Y軸行程 | 800mm | |
Z軸行程 | 550mm | |
工作臺面到主軸端面的距離 | 135 - 685mm | |
轉臺
| 盤面大小 | Φ800x630mm |
臺面最大承重 | 1500kg（均一承重） | |
A軸回轉角度 | ±120° | |
C軸回轉角度 | ±360° | |
A/C軸重復定位精度 | ±2" | |
主軸 | 型式 | 內藏式主軸 |
最高轉速 | 18000RPM | |
主軸端（公稱主軸號碼） | 1/10錐度HSK A63 | |
主軸電機 | 45KW | |
主軸最大夾持刀具直徑 | 20mm | |
進給速度 | 快進速度X/Y/Z | 36/24/36m/min（出機設定三軸為18m/min） |
切削進給速度X/Y/Z | 1-30,000mm/min | |
最大加速度X/Y/Z | 0.37g/0.37g/0.40g | |
換刀裝置 | 刀柄類型 | HSK A63 |
刀庫刀位數 | 42 tools | |
刀具最大直徑 | Φ75mm（滿刀） | |
鄰空刀 | Φ100mm | |
刀具最大長度 | 350mm | |
刀具選擇方式 | 隨機就近 | |
刀具最大重量 | 8kg/把 | |
換刀時間（刀庫運轉） | 0.35秒 | |
精度 | 定位精度 | ≤0.005 mm |
重復定位精度 | ≤0.003 mm | |
所需動力源 | 氣壓源 | 6Kgf/cm2 |
電壓源 | 3x380,120kVA | |
機床尺寸 | 機床尺寸 | 3893x2658x3061mm |
機床重量 | 17800kg | |
